Vedo3 & Vedo4
HQ sul terminale di monitoraggio audio / video del sito
Vedo3 e Vedo4 sono terminali di monitoraggio di alta qualità appositamente progettati per essere utilizzati nei siti di trasmissione. Sono dotati di touchscreen LCD di alta qualità (3 in Vedo3 e 4 in Vedo4). Il monitoraggio include barre di livello audio, intensità di campo, BER ed errori di pacchetto. Ogni pannello è indipendente ed è in grado di gestire ingressi ASI e RF che rendono l'unità altamente flessibile per tutti i tipi di monitoraggio in loco e in sala di controllo.
Ogni pannello è dotato di 2 ingressi ("A" e "B") che possono essere facilmente selezionati utilizzando i touchscreen. Gli ingressi RF possono essere DVB-T / T2, DVB / S / S2 o DVB-C a seconda dell'opzione scelta.

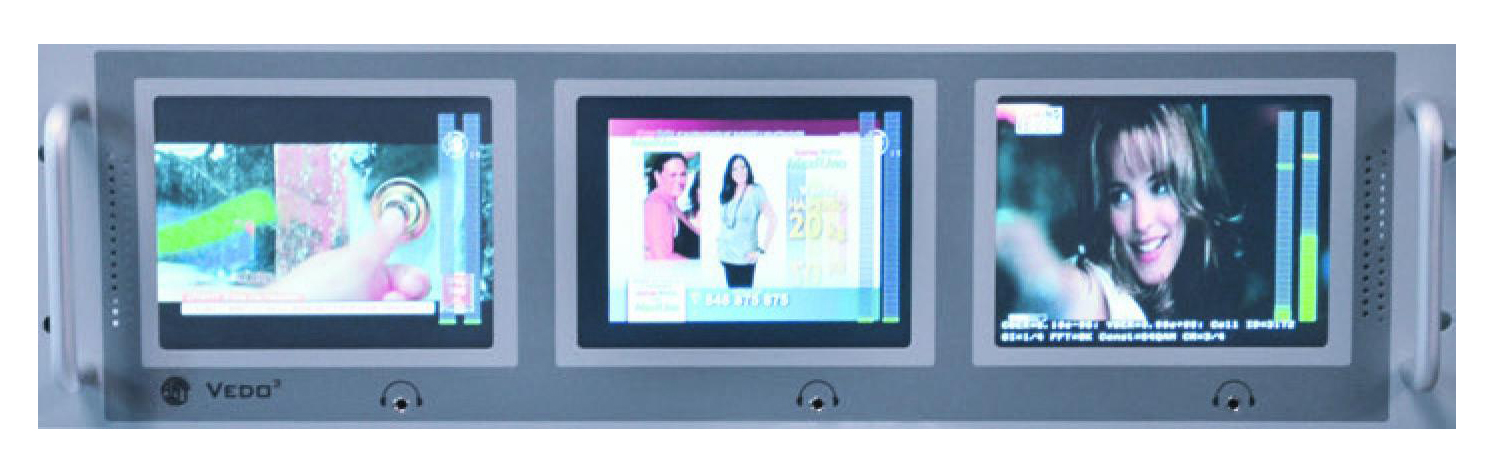

Vedo3
Rack: 3U con profondità di soli 180 mm
Display: LCD TFT da 5,6 "in formato 4/3.

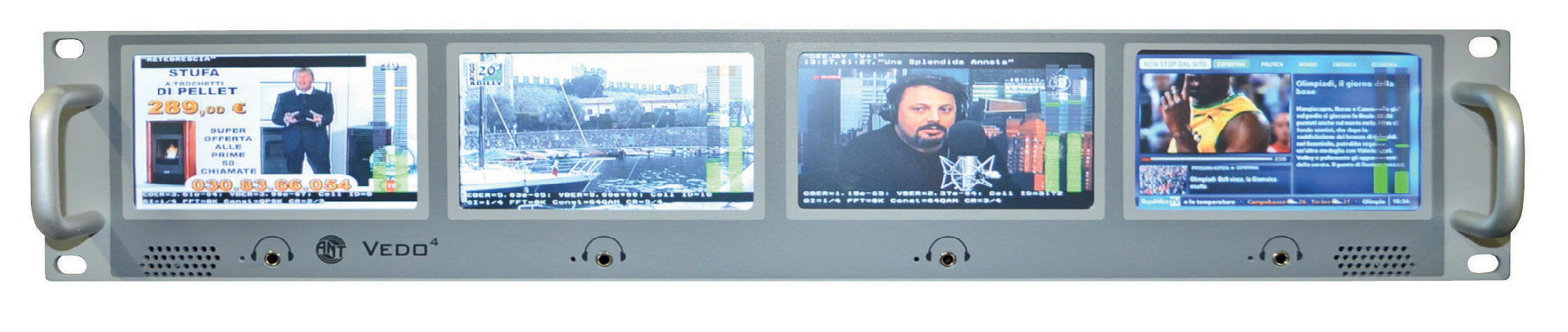

Vedo4
Rack: 3U con profondità di soli 180 mm
Display: LCD TFT da 5,6 "in formato 4/3
INGRESSI
Larghezza di banda: 7 MHz (BIII); 8 MHz (UHF)
Input level: -80 / -25 dBm
Livello di ingresso: da 100 mV a 2000 mV equalizzato internamente
Max. Bit rate: 75 MB / s
CONNETTORI
Ingresso Asi: BNC 75 ohm (EN50083-9)
Ethernet: RJ45
Jack da 3,5 mm per il monitoraggio audio di ciascun monitor
CARATTERISTICHE RF
Sistema: DVB-T / T2
Banda: BIII, UHF
Funzione di scansione: Sì
Controllo qualità: Sì
Indicazione BER: Sì
VARIE
Comunicazione: Protocollo SNMP, HTTP, Telnet
Software: Aggiornamento via ethernet
Temperatura di esercizio: 0 / +50 °C
Interfaccia utente: Touch screen
Computer: ARM11 incorporato + Linux
Decodifica hardware: SD / HD MPEG2 / H264
Motore: FPGA ALTERA
Modalità: raffica e continua 188, 204
Angolo di visione molto elevato, fino a 180 °
Può decodificare i flussi video su UDP
Audio selezionabile su altoparlanti integrati
Livelli audio visualizzabili su ogni schermo
Contenuti PID visualizzabili in ciascun servizio
ALIMENTAZIONE
Alimentazione: 240 V
Alimentazione può essere anche fornita attraverso un alimentatore 12Vdc / 4A.
CODICI DI ORDINAZIONE
VEDO3-T2 DVB T/T2 HQ multi-viewer, 3 display 5.6’’ touch screen, 3 RU
VEDO4-T2 DVB T/T2 HQ multi-viewer, 4 display 3.5” touch screen, 2 RU
