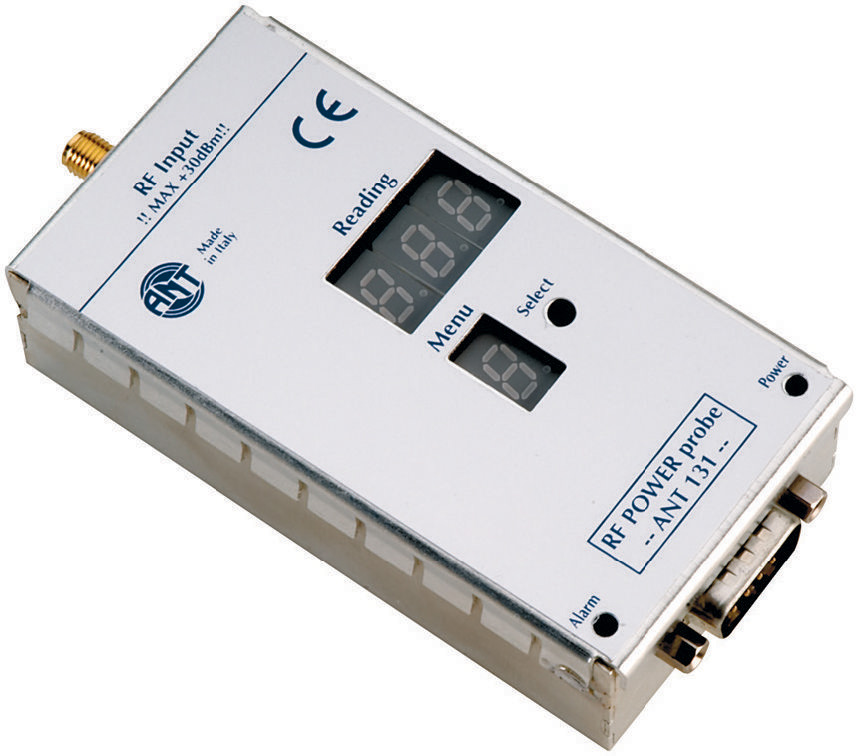

Sonda potenza RF
È un monitor ad altissime prestazioni del livello RF. Può essere paragonato a strumenti di laboratorio di alta classe, ma in un pacchetto molto piccolo a costi molto competitivi. L'altissima precisione di misura e l'ampio intervallo dinamico rendono questa sonda la scelta migliore per le misure dei sistemi di trasmissione sia a livello di trasmissione che di ricezione. ANT131 è progettato per la misurazione di precisione di segnali analogici e modulati digitalmente. La gamma dinamica è superiore a 50 dB (± 1 dB) e la sua larghezza di banda è estremamente elevata: utilizzando i pad fissi (3dB o 20 dB) è possibile spostare la gamma di misurazione, in modo da rilevare correttamente sia la potenza elevata che quella bassa.
Inoltre, è possibile comprimere l'intervallo di misurazione per avere una lettura migliore; questo è molto utile quando usato alla fine della ricezione. L'alimentazione istantanea può essere letta direttamente dai display a 7 segmenti sul pannello frontale e l'unità può essere programmata utilizzando un pulsante sul pannello frontale e sfogliando i suoi menu. La lettura ad alta precisione si ottiene utilizzando un convertitore A / D a 10 bit.
La sonda può essere utilizzata come dispositivo di allarme autonomo grazie a una funzione di allarme integrata che può essere programmata tramite il pulsante del pannello frontale: una chiusura del contatto del collettore aperto si attiverà in un punto di allarme impostabile e si riaprirà a una soglia programmata.
INGRESSI
Gamma di potenza: -50 ÷ +33 dBm (2 W Max) ±0.5 dB
Tipo di ingresso: segnali digitali o analogici (correzione del fattore di cresta)
Gamma di frequenza: ANT 131-L da 10 MHz a 1 GHz
Pad: 0 dB, 3dB o 20dB selezionabili
CONNETTORI
Ingresso RF: SMA Femmina
Uscita: Maschio a 9 poli per letture RS485 in tempo reale, allarme e uscita lineare 0 - 5 V
VARIE
Comunicazione: protocollo ANTLAN®, RPTC , SNMP
Unità di lettura: dBm, W o kW, selezionabile via software
Allarme: chiusura locale a collettore aperto, software di livello e soglia programmabile tramite menu sulla sonda
Display: cifre a 7 segmenti sulla sonda
ALIMENTAZIONE
Tensione di alimentazione: 12 Vdc @ 160 mA Max.
CODICI DI ORDINAZIONE
ANT131- L Sonda RF di precisione 10 -1000 MHz, gamma dinamica 50 dB
