Battery-Operated Telemetry
Campo di applicazione
Tube400-Open è un datalogger a batteria e un dispositivo di telemetria, appositamente progettato per il monitoraggio di parametri ambientali come la qualità dell'acqua e dell'aria, i livelli e il flusso dell'acqua, il monitoraggio delle acque sotterranee e molti altri.
Offre la possibilità di eseguire tutte le attività chiave in ogni stazione di misura, dalla raccolta e memorizzazione dei dati alla trasmissione dei dati e degli allarmi.
Mentre nella sua configurazione standard ha una custodia tubolare IP67, adatta per essere inserita in pozzetti da 2 ”, la versione solo scheda è disponibile anche per OEM.
Principio operativo
Tube400 raccoglie le misure da sensori esterni e le memorizza in una memoria non volatile. Questi dati possono essere inviati successivamente tramite ftp o e-mail alla destinazione richiesta.
Le unità rimangono in modalità sleep per la maggior parte del tempo e l'orologio interno in tempo reale la riattiva, secondo i parametri di setup, ogni volta che si deve eseguire una di queste attività:
Wakeup per la lettura del sensore
Wakeup per l'invio dei dati
Nel primo caso, il Tube400 legge tutti i sensori collegati e memorizza le misurazioni nella memoria flash del registro. Se richiesto, invia l'allarme tramite SMS o e-mail e poi torna in stato di sospensione fino al successivo evento programmato.
Nel secondo caso, Tube400 controlla la memoria del registro e invia tutti i nuovi dati alle destinazioni richieste (di solito un server ftp).
Interfacce al campo
Il Tube400 dispone di diverse interfacce che possono essere utilizzate per il collegamento di sensori esterni:
- 1 x RS485
- 1 x RS232
- 1 x SDI-12
- 1 x ingresso analogico 0-10V
- 1 x ingresso analogico 4-20 mA
- 1 x ingresso digitale
Inoltre, è disponibile un'uscita digitale per pilotare dispositivi esterni in condizioni specifiche.
Tutte queste interfacce sono disponibili insieme: ciò significa, ad esempio, che è possibile collegare un sensore di qualità dell'acqua Modbus (funzionante su rs485), un sensore di temperatura sdi-12, una sonda di livello 4-20mA e un pluviometro a secchio ribaltabile stesso tempo al Tube400.
Sensore interno
Due sensori sono integrati nell'unità:
- Sensore di pressione atmosferica
- Termometro
Il sensore di pressione atmosferica è concepito per essere utilizzato per la compensazione automatica della pressione insieme a sensori di livello non ventilati.
Il sensore di temperatura fornisce la temperatura ambiente (all'interno della custodia Tube400).
Alimentazione elettrica
Il Tube400 consente l'utilizzo di diverse fonti di alimentazione:
- 3 celle primarie al litio D-Size da 3,6 V
- 3 batterie alcaline da 1,5 V.
Notare che l'alimentazione esterna e la batteria interna possono essere utilizzate contemporaneamente.
OPERATION MODE
Events: Up to 8 programmable events/day; data transmission, SMS transmission or TCP/IP connection
Logging: Automatic data logging. Reading interval: 1 minute to 24 hours
Alarms: Alarm transmission (SMS or email) in case of: reading out of range, tampering, low battery, memory full.
COMUNICATION
Modem: LTE Cat-M1/NB1 with 2G fallback. Global coverage
Antenna: IP67 Stubby antenna for 4G LTE, GSM (53,5 x 10mm)
Bluetooth: BLE module with built-in antenna, SIG v5.0 qualified.
DATA STORAGE
Flash memory: Solid state flash memory. 128Mb expandable on request. 128Mb allows to store more than one million of single measurements.
DATA ACCESS
Remote: FTP or email data sending; real-time connection via TCP/IP.
Local: Data download via Bluetooth and dedicated app.
FIELD INTERFACES
Analog: 0-10Vdc input, 4-20mA input
Discrete Digital: Digital input, level or pulse with high frequency pulse counter, Digital output
Digital interfaces: RS232, RS485, SDI-12
Other: Power output for sensors supply.
SETUP
Remote: via Bluetooth interface and dedicated app (phone) or software (PC)
Local: via ftp file upload or via direct TCP/IP connection
INTEGRATED SENSORS
Temperature: Internal temperature sensor
Atmospheric pressure: Optional barometric sensor with automatic pressure compensation for non-vented level sensors
CONNECTORS
Field interfaces: PCB terminal block, 2x6 positions, pitch 2.54mm, 0.5mm2 max section

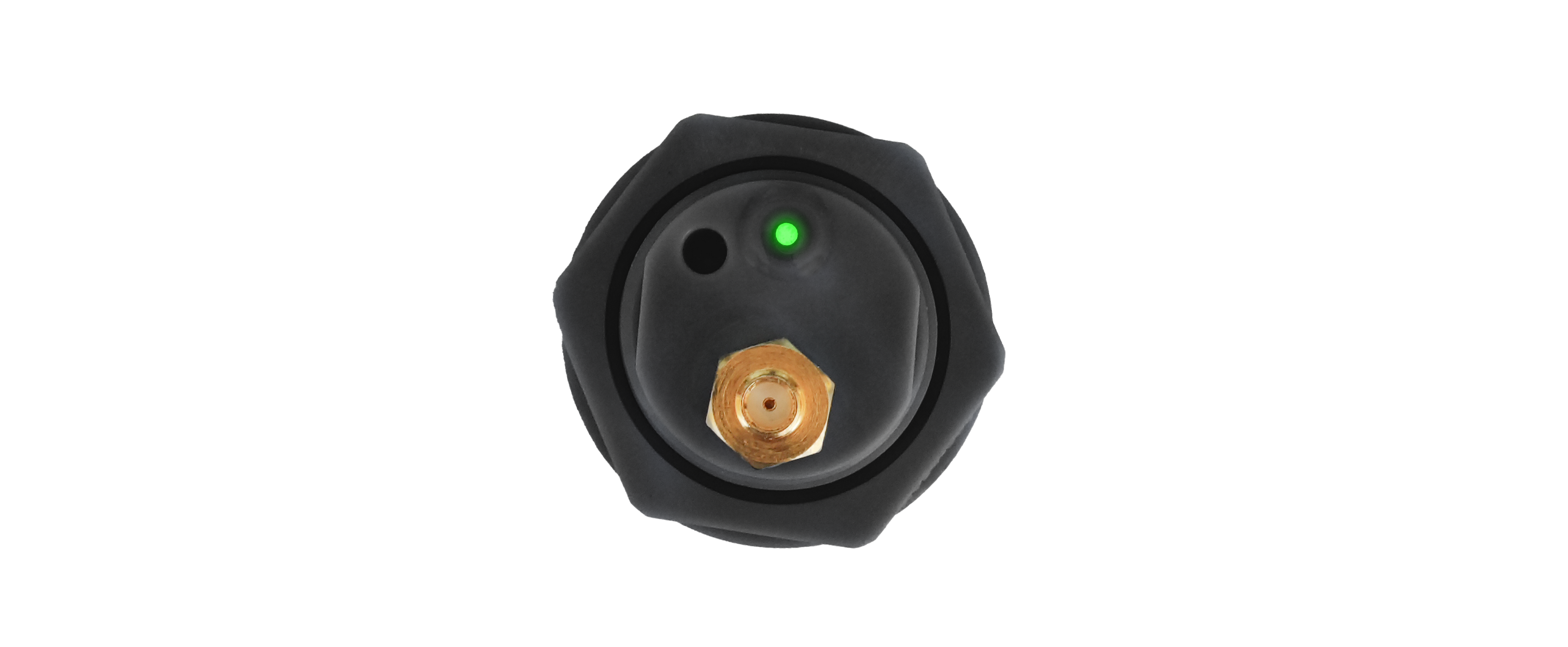

Modem antenna: Sealed SMA female connector
Battery: JST pitch 2mm 4 positions
SIM-card: Micro-sim (3FF) connector and E-sim support.
POWER REQUIREMENTS
Internal battery (Type 1): 3 x 3.6V D-Size Primary Lithium batteries
Internal battery (Type 2): 3 x 1.5V D-Size Alkaline batteries
Auxiliary power input: 7-15 Vdc
PHYSICAL
Operating conditions: Temp: -25°C/+70°C Humidity 95% max n.c.
Case: PVC IP67
Dimensions: 466 x 43 mm (without antenna and Eye bolt)
Weight (without batteries): 200g
CODICI DI ORDINAZIONE
TUBE-400-open Dispositivo di telemetria completamente integrato 2/3/4G
