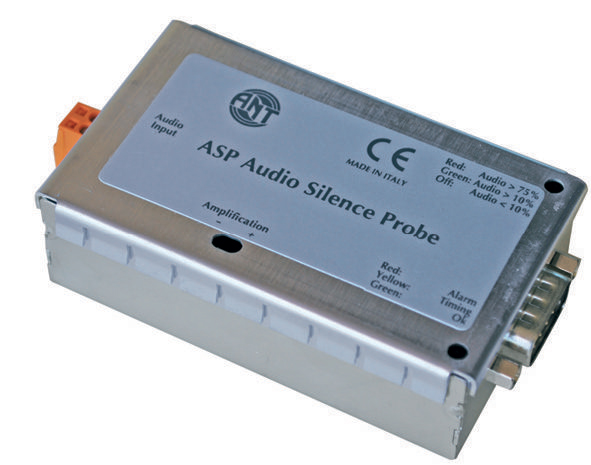

Sonda silenzio audio
Progettato per monitorare la presenza audio (AM, FM, TV, DTV)
Questa minuscola sonda è costruita per segnalare il silenzio audio. È stato progettato per essere collegato a qualsiasi marca di unità di monitoraggio remoto. L'ingresso incorpora un amplificatore impostabile dall'utente e accetta audio bilanciato e sbilanciato da qualsiasi sorgente audio con una gamma dinamica massima di 2vpp.
Ci sono 2 uscite:
- Un'uscita analogica che traduce il segnale di ingresso di picco in una tensione da 0 a 5 V
- Uun contatto open collector che si chiude a terra quando si verifica un allarme.
L'unica situazione di allarme è un silenzio audio dopo un periodo di tempo impostabile dall'utente. L'unità può essere alimentata da una fonte nominale a 12 V (9 - 18 Vcc).
LED
L'ANT159 ASP ha 2 LED che possono assumere 3 colori: rosso giallo e verde. I 2 led sono:
LED audio: cambia colore in base al livello audio
LED di stato: cambia colore in base alla condizione di allarme audio
IMPOSTAZIONE DI TIMEOUT
Il lasso di tempo tra il rilevamento di un guasto audio e l'attivazione di un allarme è chiamato timeout.
Esistono 4 timeout predefiniti impostabili dall'utente.
CONNETTORI
Intervallo di ingresso audio: l'ingresso può accettare audio bilanciato e sbilanciato
Connettore di ingresso audio: connettore Wiedmueller femmina
Gamma di tensioni di uscita 0 - 5 Vcc: proporzionale al livello di ingresso audio
Uscita allarme: Aprire il contatto a
Connettore di uscita: Standard a 9 pin sub-D
Connettore per: l'installazione può essere eseguita sia sul porta sonde ANT sia come unità autonoma.
ALIMENTAZIONE
Tensione di alimentazione: 9 - 18 Vdc @ 30 mA Max
CODICI DI ORDINAZIONE
ASP Sonda silenzio audio
