Modulo acquisizione dati

Per espandere il numero di parametri controllati, RDF ha una serie di moduli plug-in alloggiati in unità rack dedicate. Il numero di ingressi e uscite può essere espanso per gestire un'incredibile quantità di dati:

  • Fino a 256 ingressi analogici (risoluzione 8, 10, 12 o 16 bit)
  • Fino a 248 ingressi digitali (ingressi contatto on-off)
  • Fino a 256 relè (uscita digitale)
  • Uscite analogiche con risoluzione fino a 32 x 10 bit.

Sono configurabili, sia localmente che da remoto, e sono programmabili per generare allarmi o eseguire routine semplici, chiamate macro.

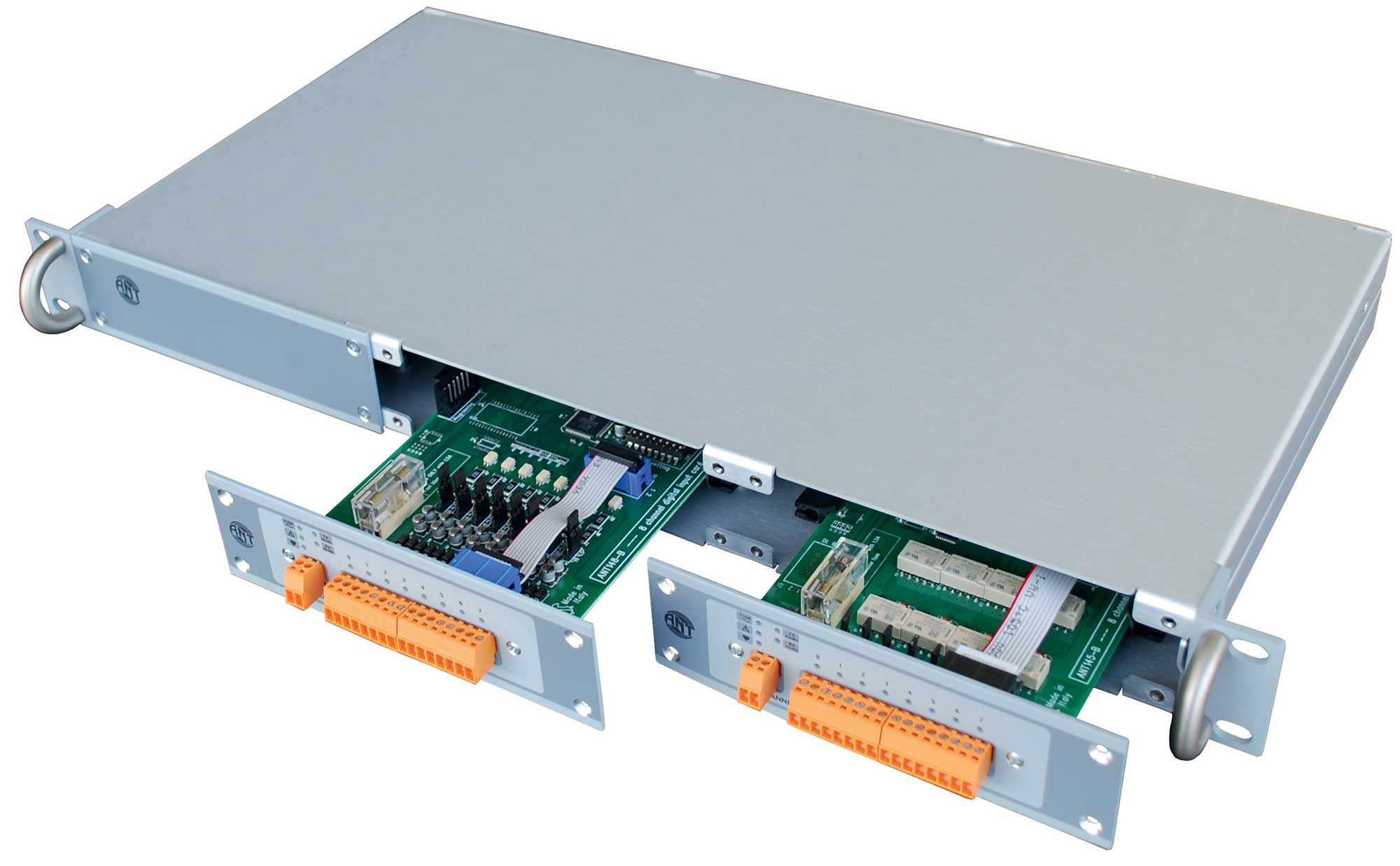

Inoltre, lo stato I / O può essere letto, sia sul sito che da remoto, in qualsiasi momento. Esistono due versioni di supporti rack dedicati per ospitare i moduli di espansione:

  • PW-RACK, dotato di un alimentatore incorporato indipendente
  • BS-RACK, che utilizza la potenza distribuita tramite RS485

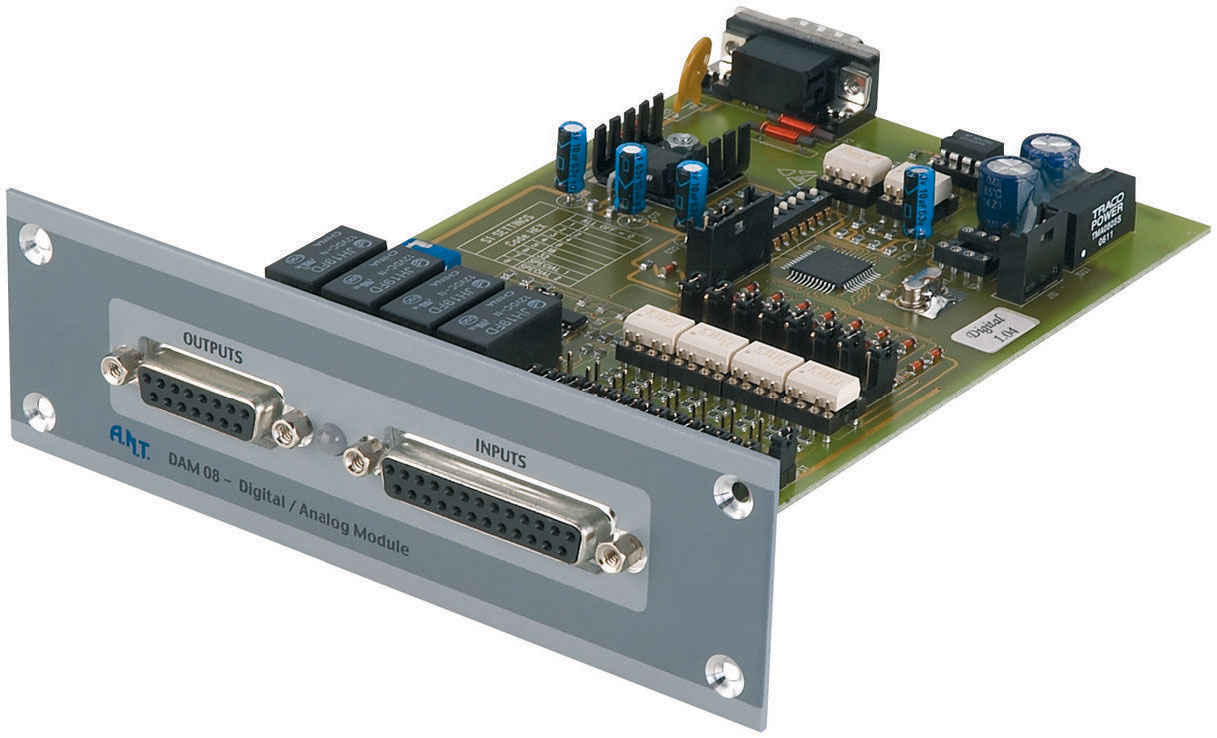

Il modulo DAM / ANT104 aggiunge 8 ingressi analogici o digitali più 4 uscite a relè. I bridge di bordo consentono di commutare qualsiasi input da analogico a digitale. Ogni circuito dispone di un convertitore di tensione incorporato per optare completamente per isolare le connessioni esterne. Tutti gli ingressi hanno una terra comune, isolata galvanicamente dal BUS dell'interfaccia RS485.

SPECIFICHE TECNICHE

Tensione di alimentazione: Vdc

Ingressi digitali: campo di chiusura positivo: 3 / ÷16 V

Intervallo di chiusura negativo: -12 / ÷2 V

Ingressi analogici: LPF @ 500 KHz

Impedenza di ingresso: 22 kW

Gamma di tensione: 0 ÷ 5 V

USCITE RELE'

Contatti: NA - 24 Vdc @ 1 A

Voltaggio massimo consentito: 60 VDC

CODICI DI ORDINAZIONE

DAM-A Unità di espansione 8 IN analogici e 4 relè OUT

DAM-D Unità di espansione 8 contatti IN e 4 relè OUT
